Hvordan vælger man den rigtige DVB-T-antenne til indendørs vs. udendørs brug?

I det digitale terrestriske tv (DVB-T) modtagelsessystem, TV DVB-T-antenne Valg påvirker direkte mere end 50% af signalmodtagelseskvaliteten. Som ingeniør, der har været engageret i tv -teknologi i 15 år, vil jeg afsløre den videnskabelige udvælgelsesstrategi for indendørs og udendørs antenner gennem systemparametersammenligning, miljøtilpasningsevne og faktisk måling af datakata.

1. Kerneparametre bestemmer applikationsscenarier
1.1 Kritisk forøgelsespunktsværdi (gevinst)
Indendørs antenne: Normalt 3-8 dbi, egnet til signalstyrke ≥45 dBμV-område
Udendørs antenne: 12-20 dbi, kan fange svage signaler under 25 dBμV
Teknisk verifikation: I henhold til ITU-R s.1546 forplantningsmodel er hver stigning på 6 dB ækvivalent til at fordoble transmissionsafstanden
1.2 Sammenligning af direktivitetsindeks

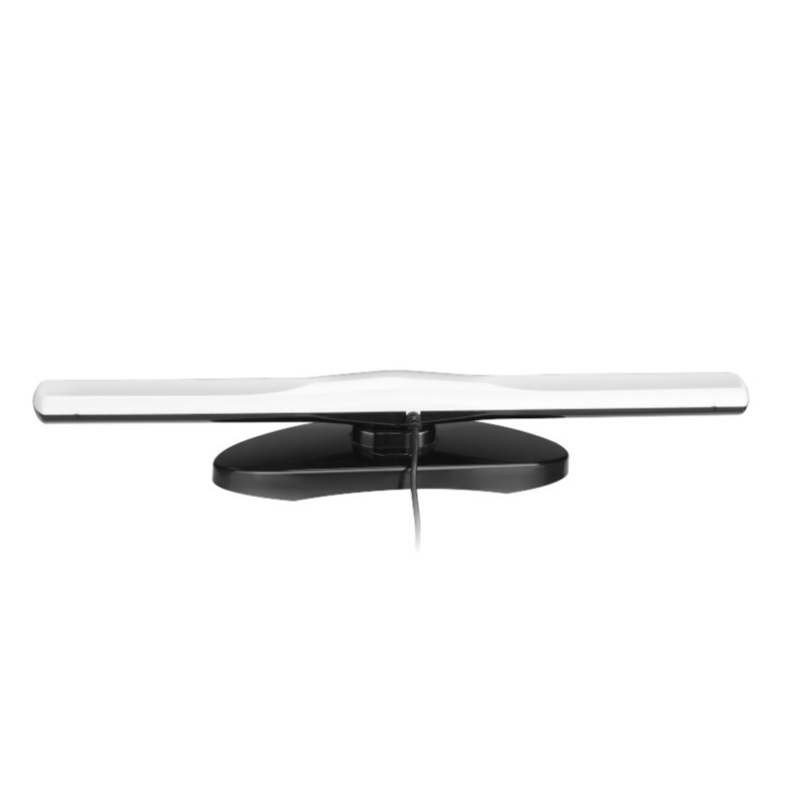

Omnidirectional indendørs antenne (såsom dipol): 360 ° dækning i vandret retning, lodret lobvinkel ± 30 °, egnet til multi-transmittermiljø
Retningsbestemt udendørs antenne (Yagi/logaritmisk periodisk type): Hovedlammebredde 60-90 °, forholdet mellem front og ryg ≥15dB, præcist peger på det transmissionstårn
2. Analyse af miljøtilpasningsevne
2.1 Måling af bygningspenetrationstab
Byggemateriale type 900 MHz tab (DB) 600 MHz tab (DB)
Enkeltlags glas 2-4 1-3
Betonvæg 12-18 8-14
Metalgardinvæg 20 15
Når det samlede sti -tab overstiger 110dB, skal en udendørs antenne bruges med en lav støjforstærker (LNA).

2.2 Multipath Interference Solution
Indendørs scenarie: Det anbefales at bruge MIMO-antenne (såsom tværpolariseret design)
Udendørs installation: Undgå jordreflektionsinterferens ved at øge højden (≥λ/4)
III. Professionelt købsbeslutningstræ
Signaldiagnose
Brug en spektrumanalysator til at måle baggrundsstøj (R&S FPL1003 anbefales). Når C/N er mindre end 15 dB, kræves en udendørs opløsning
Frekvensbåndbekræftelse
Kontroller det lokale DVB-T-frekvensbånd (såsom 470-790MHz i Tyskland og 174-230MHz i Australien), og vælg en antenne, der dækker det tilsvarende frekvensbånd
Interface Matching
Udendørs systemer skal udstyres med lynbeskyttelse F-stik (IEC 60169-24-standard). Når linjetabet er større end 3DB/10M, skal du bruge CT125 koaksialkabel i stedet
Iv. Tips til installationsoptimering
4.1 Indendørs implementeringspunkter
Installation i vindueshøjden øger gevinsten med 2-3db
Undgå vandret afstand fra wifi -router mindre end 1 m
Metalnetvinduer skal skubbe antenner udad med 30 cm
4.2 Udendørs systemteknik
Installationshøjdeformel: H = (λ × √ (d/17)) × Tan (θ) (d = transmissionsafstand km, θ = terrænforøgelse)
Kystområder Vælg 316L Rustfrit stålmateriale, saltspray-test når IEC 60068-2-52 Standard
Brug GPS -kompas til at kalibrere retning, fejlkontrol <5 °
V. Typisk scenariebeslutningsmatrix
Scenarieegenskaber Anbefalet løsning Forventet MER -værdi
Urban lejlighed (transmissionstårn inden for 3 km) plan logaritmisk periodisk indendørs antenne ≥28dB
Suburban Single-Family (15 km enkelttårn) 18-enhed Yagi Tower Placement ≥24DB
Mountain Villa (hindret af forhindringer) Faset Array Antenna 4G Backhaul Compensation ≥18dB

Gennem videnskabelig parameteranalyse og scenariebaseret implementering kan brugerne forbedre DVB-T-modtagelseskvaliteten med mere end 300%. Det anbefales at bruge en feltstyrkemåler (såsom Aaronia Spectran NF-5030) i 48 timers kanalovervågning før det endelige køb for at sikre systemets robusthed. Valg af den rigtige antenne påvirker ikke kun visningsoplevelsen, men giver også en teknisk garanti for at undgå gentagne investeringer i fremtiden.
